研究背景
Research background

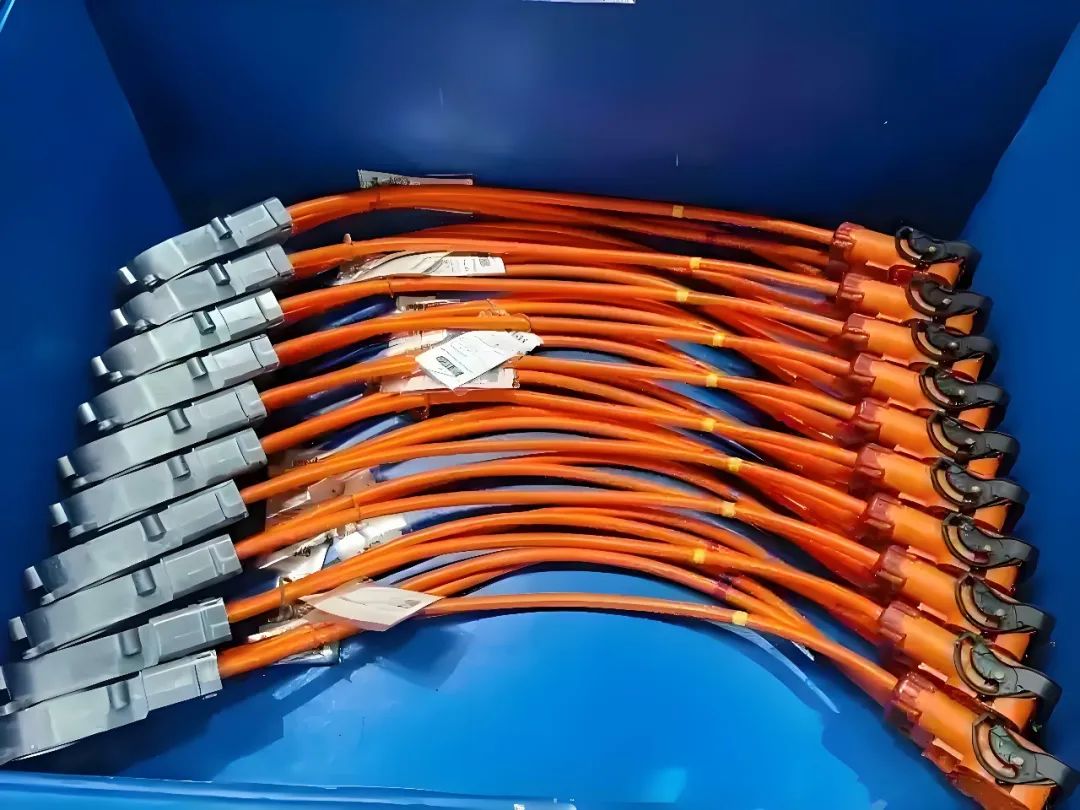

汽車線束是汽車電路網絡的主體，承擔著將電能從電源傳輸到各個電子設備的重要任務。無論是發動機的運轉、照明系統的點亮，還是導航系統、音響系統的運行，都離不開線束的電能傳輸。
（圖片來源于網絡）
多重角色
｜roles
? 信號傳遞與控制：線束是汽車內部通訊的基本載體，負責傳遞各種傳感器和控制器之間的信號。
? 保障汽車安全：汽車線束具有良好的絕緣性能和安全保護作用，能夠有效防止電線短路和漏電，大大降低汽車發生火災的風險。
? 提升汽車性能與舒適性：車身線束作用于車身各個設備和系統，為車燈、儀表盤、空調、音響等傳輸電力和信號，提供了舒適的駕乘環境……
客戶情況
有一家專注于汽車連接器制造的企業，現階段正著手開展汽車線束的全面測試工作。
測試要求
1、交流（AC）、直流（DC）、絕緣電阻（IR）等多項關鍵參數測試
2、支持24通道測試
3、測試系統需具備數據實時上傳功能
4、通過Handler接口和測試機臺聯動
解決方案
根據上述測試要求，推薦TH9320程控交直流耐壓絕緣測試儀+TH90102 16通道高壓掃描盒+IO模塊+上位機軟件。

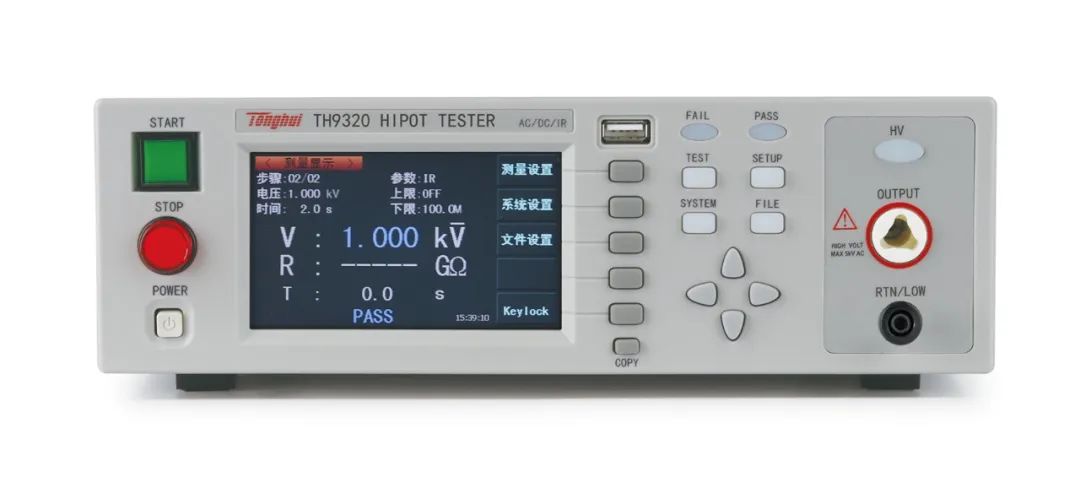

TH9320程控交直流耐壓絕緣測試儀，耐壓測試AC：5kV/1μA-20mA，DC：6kv/0.1μA-10mA，絕緣電阻測試：0.1MΩ-10.0GΩ 0.10kV-1.00kV，針對絕緣電阻可隨意設定測試等待時間。

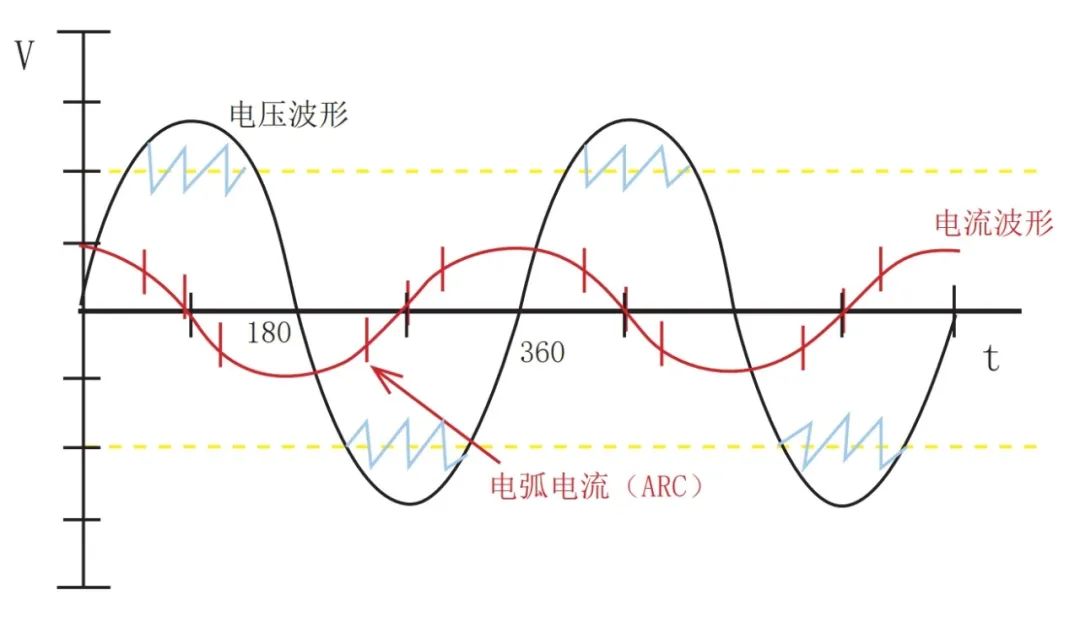

1、耐壓絕緣測試和電弧偵測(ARC)
耐壓不良指耐壓測試時出現電氣閃絡或絕緣破壞。如今，耐壓絕緣測試是各類電器設備與絕緣材料安全測試的標配。不過，僅關注絕緣失效不足以解決產品安全問題，電弧放電（ARC）在耐壓測試中愈發受重視，其與絕緣能力高度相關，ARC偵測是控制產品質量的關鍵。
電弧放電現象有兩種情況：
a) 材料承受高電壓，電場強度超氣體電離能時，材料表面氣體瞬時電離，產生打火和溫升。長期如此會使材料質變、絕緣劣化、電壓耐受下降，終絕緣失效。
b) 被測件檢測點間距小，兩端施加高電壓時，檢測點間空氣電離形成打火（拉?。＠‘a生高頻瞬時放電，測試中產生高頻電流信號，電弧偵測（ARC）功能通過高頻電量量測判斷材料絕緣性能是否不良。

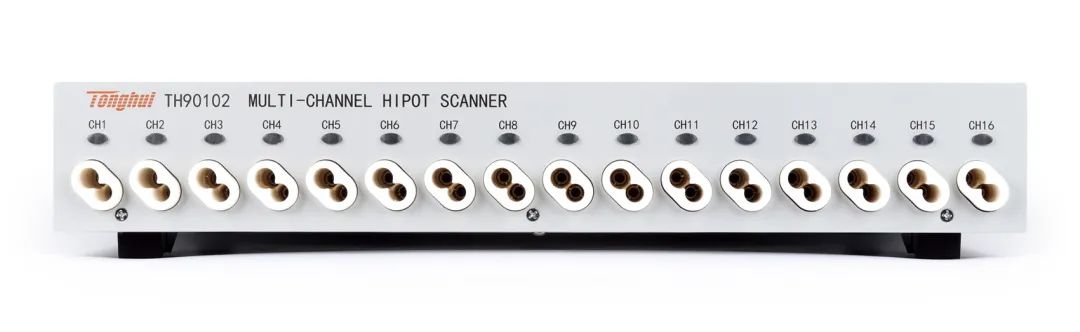

2、TH90102 16通道高壓掃描盒
TH9320程控交直流耐壓絕緣測試儀支持與TH90102高壓掃描盒進行組合使用，通過該模塊可擴展至16通道測試能力。系統支持多臺擴展器級聯聯機，用戶可根據實際需求靈活配置通道數量，滿足高密度、多通道的絕緣測試場景需求。

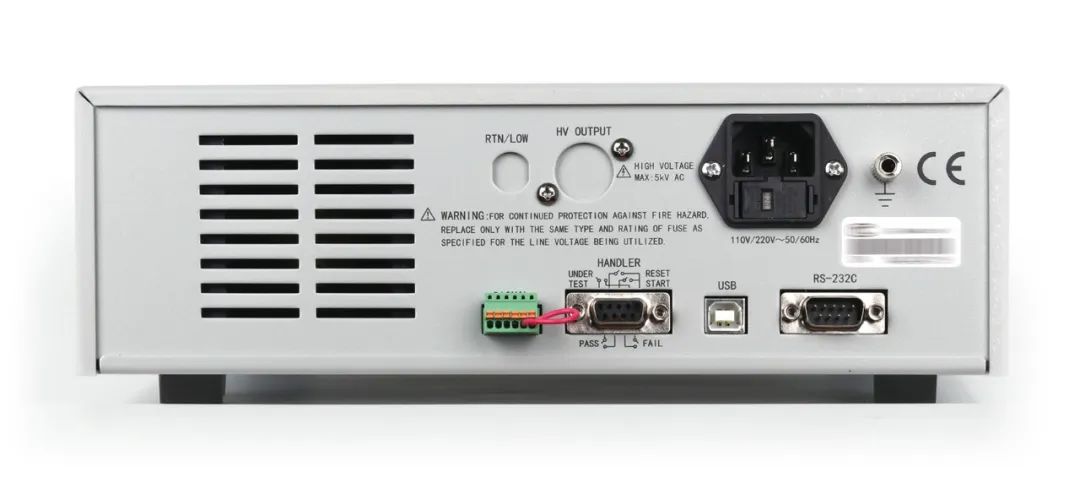

3、多接口+上位機軟件
TH9320的后端接口模塊集成了HANDLER信號接口（適配自動化產線分選設備）、USB DEVICE接口（可搭配上位機軟件）及RS-232串行通信接口（兼容工業級數據傳輸協議），通過這些先進接口的協同工作，TH9320能夠輕松實現測試數據的可視化分析，為用戶提供直觀、準確的數據支持。
經驗與總結
在汽車電子產業蓬勃發展的浪潮中，汽車線束是電氣系統互聯的核心紐帶，同惠電子將持續聚焦汽車線束測試領域的前沿需求，助力客戶突破技術瓶頸、提升產品良率，攜手打造更安全、高效、智能的汽車電子系統，共同推動行業邁向新高度。
